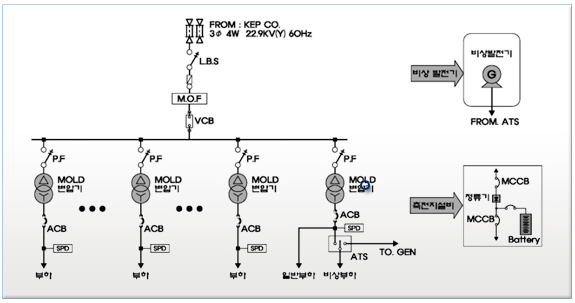

01 수변전 설비 및 전력간선 설비
ㆍ 특고 인입 케이블은 수입형 동심 중선성 케이블 (CNCV/W) 적용
ㆍ 특고 인입 후 직접강압 설비 (22.9kV/380V-220V) 적용
ㆍ 변압기 2차측에 SPD(서지보호기)를 설치하여 순간 과도 전압 및 개폐 아크 서지로부터 회로 및 장비 보호
ㆍ 전기실 저압반에서 각층 EPS까지 BUS-DUCT 또는 CABLE TRAY 를 이용하여
전력 공급 후 EPS에서 각 세대까지 전선관 또는 CABLE TRAY를 이용하여 전력 공급
ㆍ 전력간선용 CABLE은 TRAY용 난연 케이블 (F-CV) 및 내화 케이블(F-FR-R) 적용
02 전기실 위치 선정
ㆍ 전력 인입 및 배전이 용이한 곳
ㆍ 부하 중심으로서 전력공급이 원활한 곳
ㆍ 유지 보수 및 장비의 반출입이 원활한 곳으로 반출입 경로 확보
ㆍ 증설 및 부하증가에 대비한 공간 확보
03 비상전원 공급 방식
ㆍ 지하층에 비상 및 정전시를 대비한 비상용 발전기 설치
ㆍ 소방부하 및 비상부하는 발전기 전원에 연결
ㆍ 승용 승강기는 발전기 전원에 연결
ㆍ 라디에타 냉각방식의 발전기 설치 3Ω 380/220V
04 전기실 위치 선정
ㆍ 변압기의 무부하손 감소를 위해 변압 방식은 직접 강하 방식 채택
ㆍ 변압기는 몰드 변압기를 적용하고, 변압기 2차측에 역룰 개선용 콘덴서 설치
ㆍ 각종 램프 및 반사갓,인정기는 에너지 절감의 고효율 조명기기 적용
ㆍ 옥외 조명등은 격등 점열 및 TIMER에 의한 점열
ㆍ KS C IEC 62305, 60364, 전기설비 기술기준에 의한 피뢰 및 공통접지설비 적용
ㆍ인명의 감전 방지로 사고 예방
ㆍ각종 낙뢰, 서여지, 고압선 단락사고시 전압상승 제한으로 기기 및 시설 보호
ㆍ옥외 피뢰설비 : 회전구체법에 의한 피뢰도선 설치
ㆍ접지구분 : MESH를 이용한 공통접지(전기,통신,피뢰)
ㆍ 기계실에 동력 제어반 (MCC) 설치
ㆍ 과전류, 지락, 결상, 단락보호 기능의 과전류 계전기 적용
ㆍ 전동기의 기동방식은 15KW 미만은 직입기동 , 이상은 Y-△ 기동방식 적용
ㆍ 전압 강하는 내선규정의 표준 전압강하율 적용
| 거리
|
전압 강하(%)
|
| 120m 이하 |
5% 이하 |
| 200m 이하 |
6% 이하 |
| 200m 이하 |
7% 이하 |
01 조명설비 계획의 주안점
ㆍ KS A 30N의 조도기준 적용
ㆍ고조도, 저위도 반사갓 적용
ㆍ조명기구 재질 및 부속자재는 KS 자재 우선 적용
ㆍ조명기구 선정은 각실의 용도에 부합하는
미려한 제품으로 적용
02 실별 용도에 맞는 설계 조도기준
| 실명
|
공장
|
지원시설
|
복도
|
주차통로
|
| 조도 기준(tx) |
300 ~ 400 (tx) |
300 ~ 400 (tx) |
150 ~ 200 (tx) |
100 (tx) |

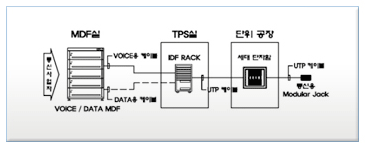

ㆍ MDF실에 MAIN 단자함 설치
ㆍ 확장성, 유연성, 관리성, 신뢰성, 경제성을 주안으로 계획
ㆍ 유지보수 : 구내통신 단자함에서 간단히 해결
ㆍ 시설운용 : 유통적인 변경에 유연성 확보
ㆍ IDF에서 각실의 전화, LAN용 배선은 UTP CABLE로 시설
ㆍ 전화 + DATA용 OUTLET은 MODULAR JACK으로 계획

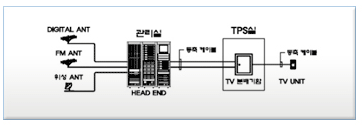

ㆍ 관리실에 HEAD END 장비 설치
ㆍ 각층 TPS에 TV 분배기함 설치
ㆍ 옥상에 공청 TV ANT 및 위성방송용 ANT 설치
ㆍ 서지보호장치 시설 (안테나로 유입되는 이상전압 차단)
ㆍ 방재실(관리실)에 MAIN AMP설치
ㆍ TPS에 방송용 단자함 설치

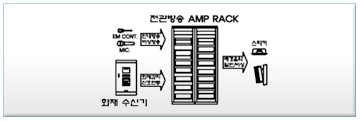

ㆍ 구내방송 및 공지사항 전달, 비상방송, 인원대피 유도 방송 등을 자유롭게 방송
ㆍ 방재시스템과 연동하여 화재발생시 기존 방송을
차단하고 우선적으로 화재 방송 송출

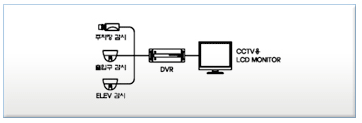

ㆍ 방재실(관리실)에 CCTV RACK 설치
ㆍ 일괄 감시 및 녹화를 통한 감시로 일원화된 관리체계 구축
ㆍ D.V.R 녹화 방식 적용
ㆍ 건물내 주요 출입구 감시
ㆍ 엘리베이터 내부 감시
ㆍ 주차장의 CCTV는 사각이 없도록 시설
|
